Caso práctico: impulsión de una planta de oficinas

Publicada el 16 de octubre de 2026 por Raul Rodríguez

Una red de impulsión de 6.000 m³/h para una planta de oficinas, de la primera versión al informe. Son los pasos que haría un técnico, con las cifras que da la app. Puedes repetirlo: es el ejemplo que se abre en Vortia 3D.

1. El punto de partida

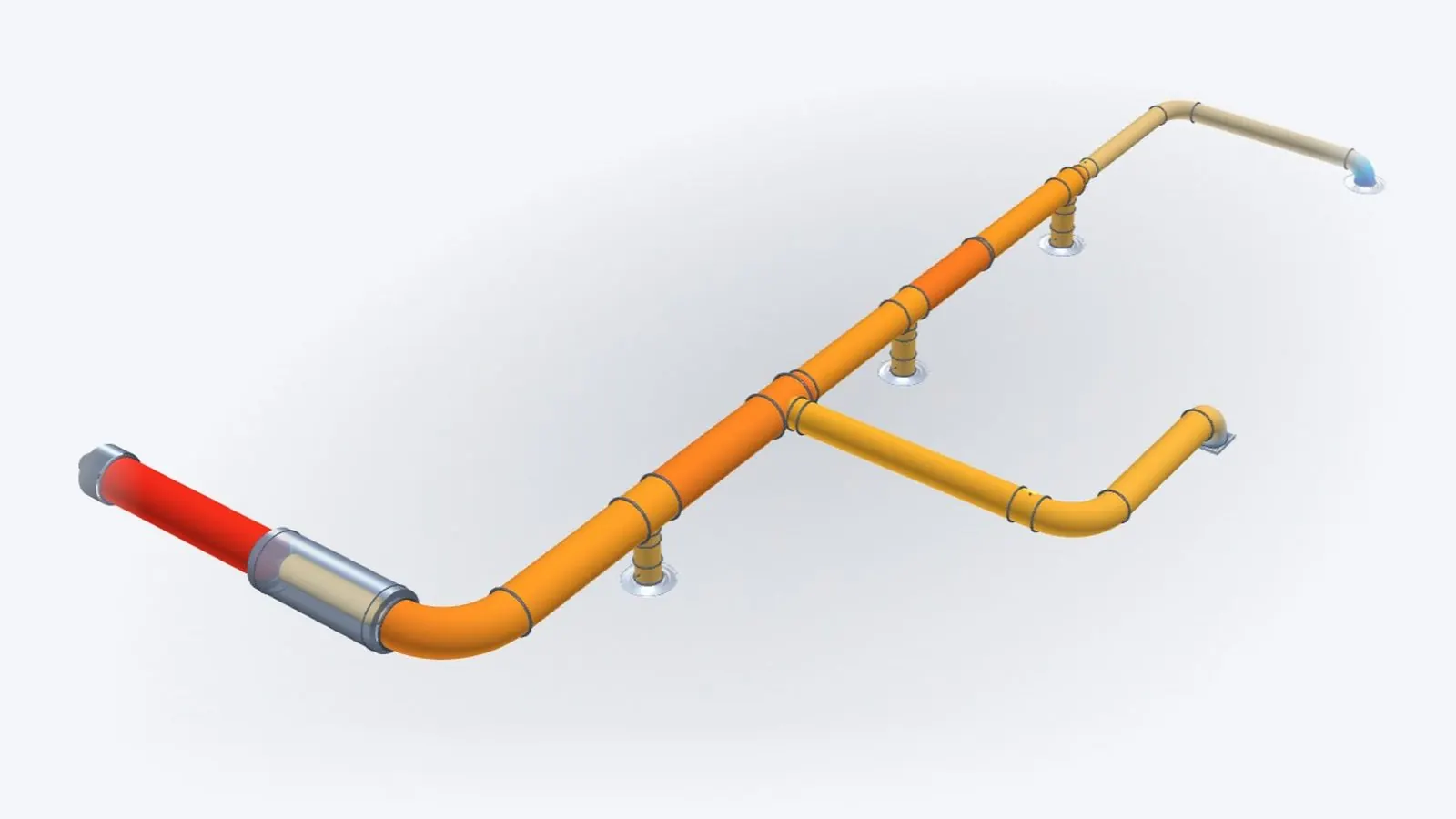

El ventilador impulsa 6.000 m³/h por un conducto principal de chapa galvanizada de Ø500 que recorre la planta. Cuatro difusores circulares de techo cuelgan de tomas en T y una derivación lleva aire a una sala con una rejilla.

Aire a 20 °C y nivel del mar, estanqueidad clase B, uso terciario (oficinas). Terminales con 30–40 Pa de pérdida a su caudal nominal, según catálogo.

2. Primer cálculo: el aire no va donde toca

El Difusor 4, al final de un tramo recto de Ø400, se lleva un 40 % de más; la sala recibe un 27 % de menos. La app también avisa de 8,5 m/s en el conducto principal, por encima de los 8 m/s que se recomiendan en oficinas por ruido. El ventilador necesita 92 Pa.

3. Dimensionar según el caudal

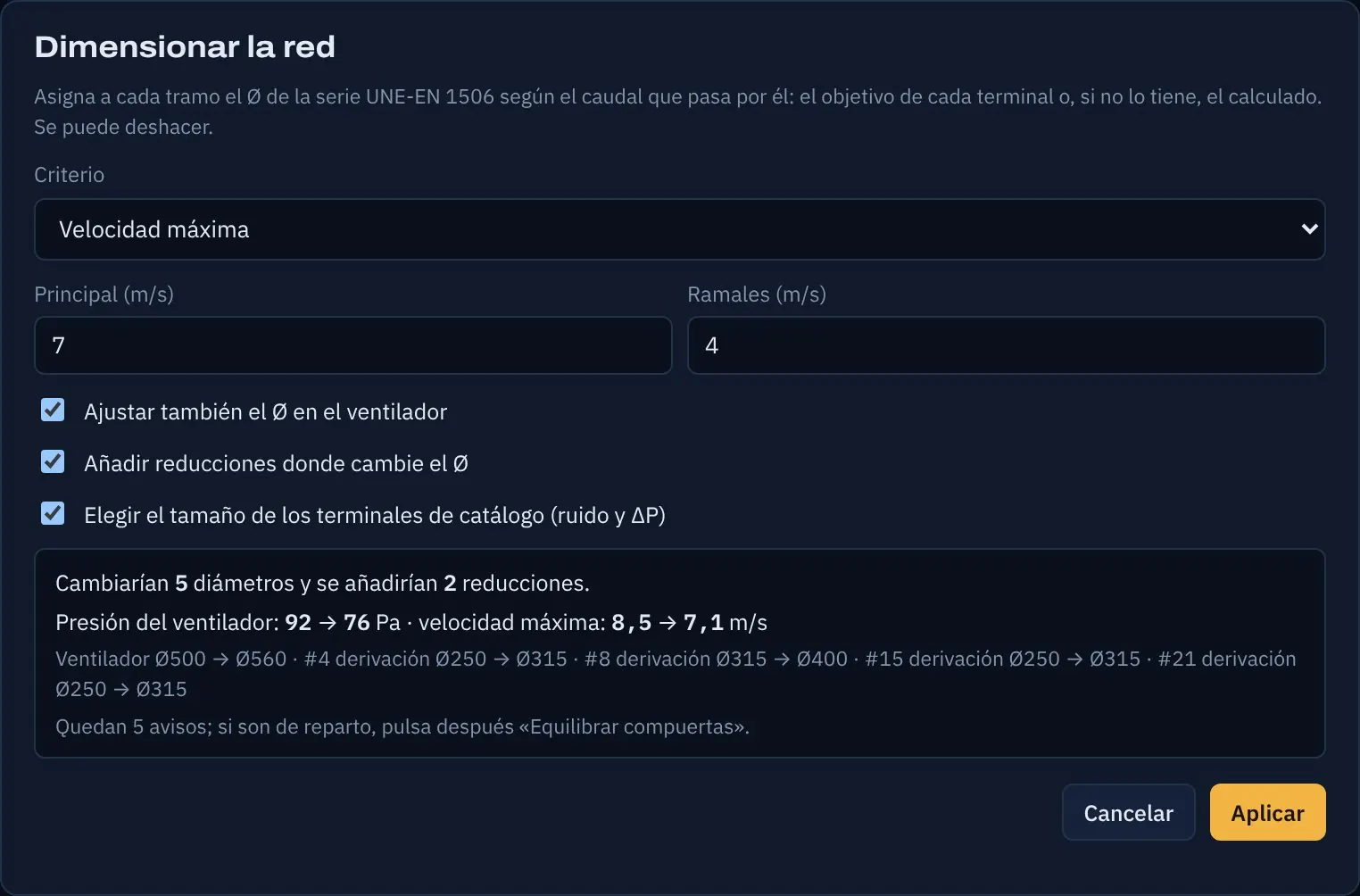

«Dimensionar…» con velocidad máxima: 7 m/s en el principal y 4 m/s en los ramales, los valores por defecto en terciario. La app enseña los cambios antes de aplicarlos:

• Boca del ventilador de Ø500 a Ø560.
• Tomas de los difusores de Ø250 a Ø315 y derivación de la sala de Ø315 a Ø400.
• Dos reducciones nuevas en el principal: a Ø450 después de la sala y a Ø280 antes del Difusor 4.

Resultado: velocidad máxima de 7,1 m/s, el ventilador pasa de 92 a 76 Pa (−17 %) y el reparto queda entre −7 % y +5 %. Mejor, pero la sala sigue corta.

4. Equilibrar las compuertas

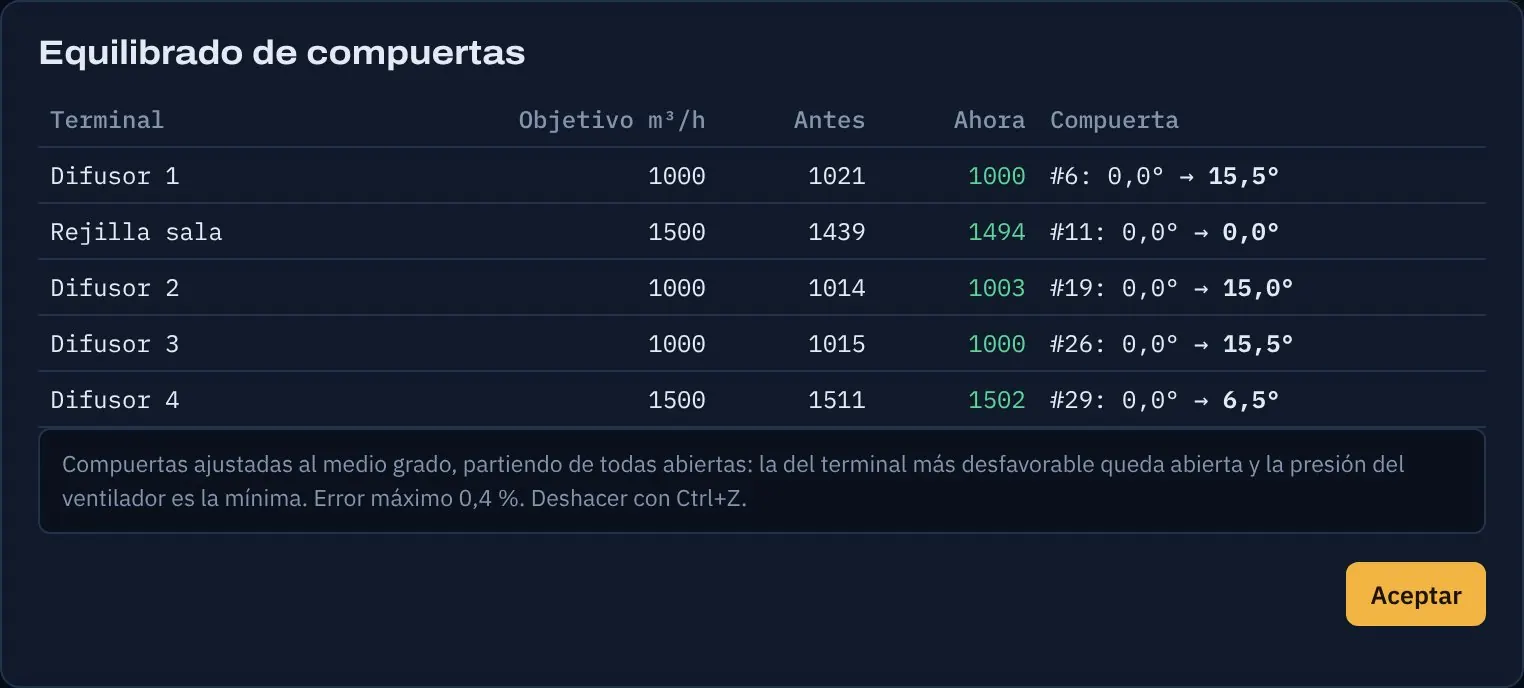

Para afinar hace falta algo que regular: una compuerta de mariposa en cada toma de difusor y otra en el tramo final. «Equilibrar compuertas» las cierra lo justo:

La compuerta de la sala queda abierta: es el ramal más desfavorable y el que fija la presión. El error máximo es del 0,4 %. El precio de equilibrar: el ventilador pasa de 76 a 81 Pa.

5. Ruido: lo que el cálculo hidráulico no ve

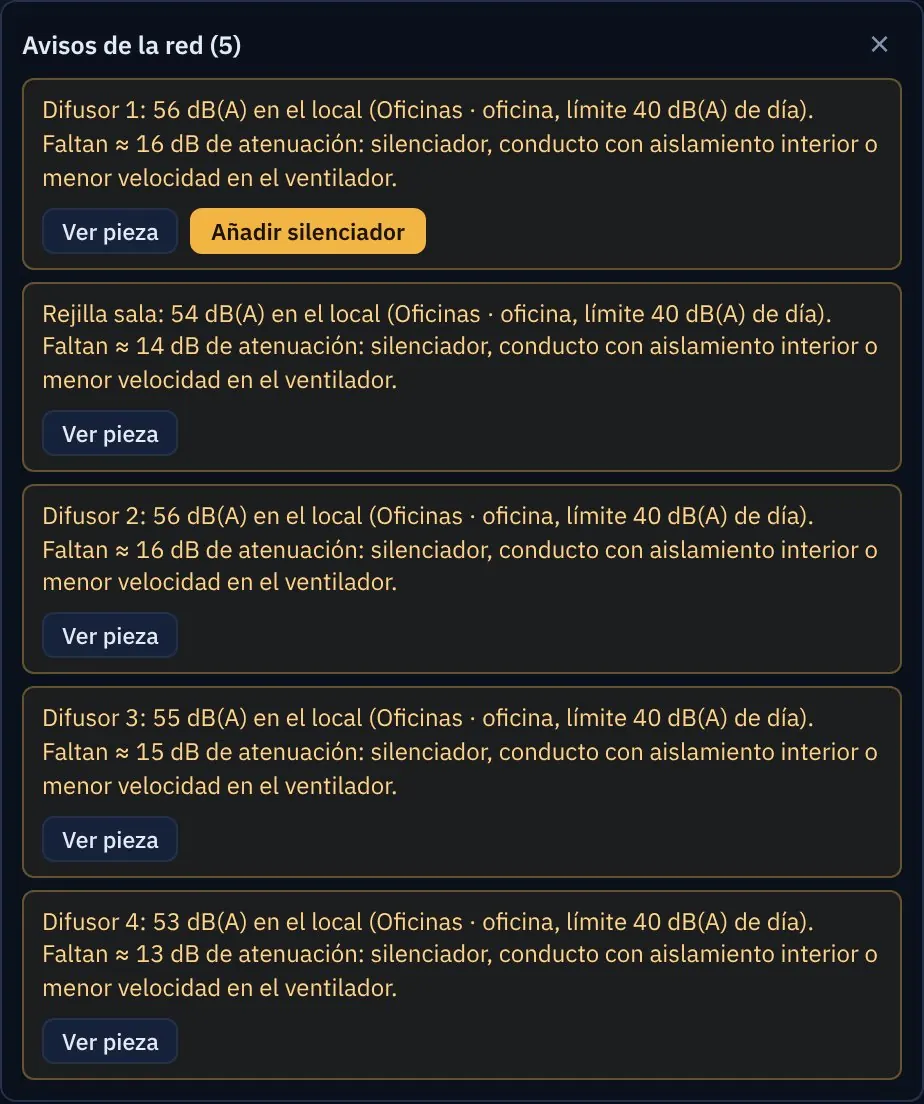

Sin datos de catálogo, la app estima la potencia sonora del ventilador con su caudal y su presión. Con esa estimación, el ruido que llega por los conductos supera en 13–16 dB el límite de 40 dB(A) del RD 1367/2007 para oficinas. En una red de oficinas sin silenciador es lo habitual, y por eso conviene verlo antes de montar.

Cada aviso de ruido trae su arreglo. Con «Añadir silenciador», la app prueba silenciadores genéricos de 0,6 a 2 m, con y sin núcleo, y se queda con el que deja todos los locales en su límite con menos pérdida de carga:

• Silenciador circular con núcleo central (bala), 2,0 m de largo, absorbente de 50 mm, envolvente de Ø750 mm, justo después del primer tramo recto.
• Atenuación: 14 dB a 250 Hz, 25 a 500 Hz, 26 a 1.000 y 2.000 Hz y 24 a 4.000 Hz.
• Pérdida de carga: 25 Pa a 6,8 m/s.

Son valores genéricos (fórmula de Sabine para conductos revestidos) para elegir y prever el hueco. El modelo que se monte debe dar al menos esa atenuación por bandas: si tienes su catálogo, cambia la pieza a «Datos del fabricante» y la app usa su ΔP y su atenuación.

6. El ventilador y su punto de trabajo

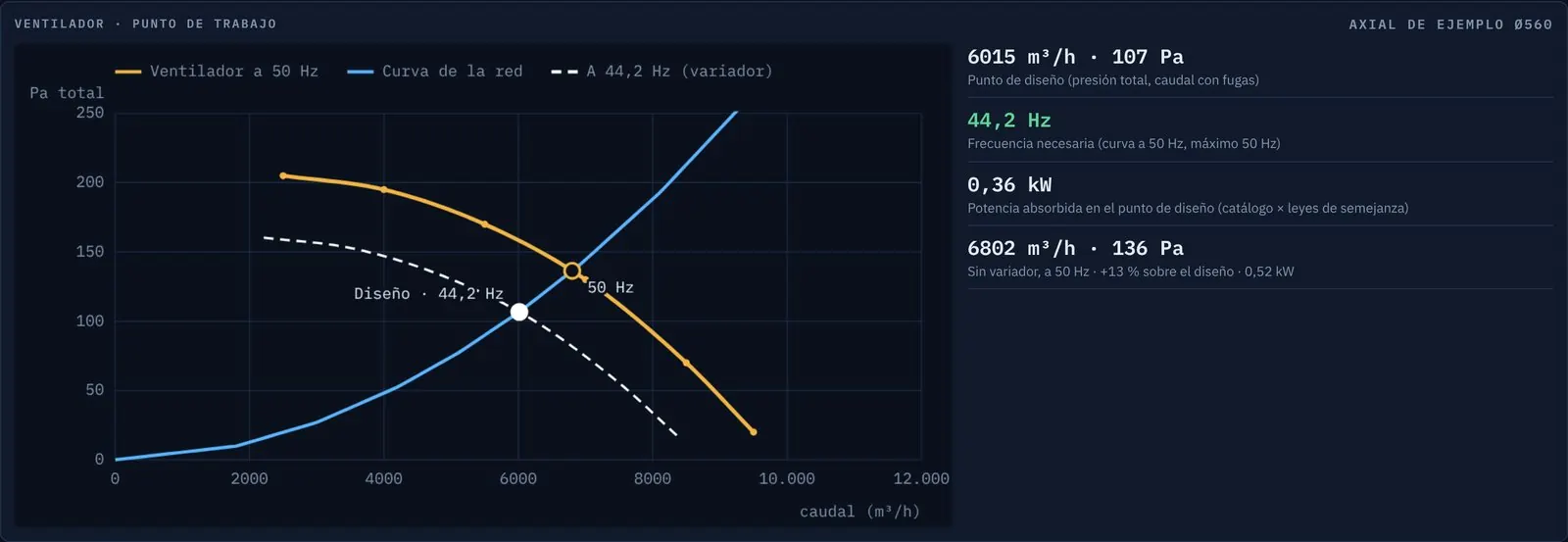

Con la curva de un axial de Ø560 (una curva genérica de ejemplo, no un modelo comercial), la app cruza la curva del ventilador con la de la red, recalculada a varios caudales con las compuertas en su posición y el silenciador:

• Punto de diseño: 6.015 m³/h (6.000 más 15 de fugas) a 107 Pa de presión total.
• Sin variador, a 50 Hz: 6.802 m³/h, un 13 % de más, a 136 Pa y 0,52 kW.
• Con variador a 44,2 Hz: el caudal de diseño con 0,36 kW, un 31 % menos de potencia.
• Potencia específica: 193 W/(m³/s), categoría SFP 0 (UNE-EN 16798-3).

7. El informe

El informe en PDF recoge datos de partida, terminales, punto de trabajo, comprobaciones, perfil de presiones, ruido, detalle de piezas, materiales (silenciador incluido) y normativa. Veredicto: cumple los criterios de cálculo, 8 de 8 comprobaciones superadas.

Resumen

Descargar el informe de ejemploPDF de 11 páginas con la marca «EJEMPLO»
