Caso práctico: aspiración de un taller de carpintería

Publicada el por Raul Rodríguez

Cuatro máquinas, un filtro de mangas y un ventilador centrífugo. En la aspiración de virutas no manda el ruido ni la pérdida de carga: manda que el aire vaya lo bastante rápido para que el serrín no se quede en el conducto. Es el ejemplo «Taller de carpintería» de la app.

Abrir este ejemplo en la app

1. El punto de partida

MáquinaCaudalBoca
Sierra circular800 m³/hCon brida, 200 × 200 mm
Tupí900 m³/hCon brida, 200 × 200 mm
Regruesadora1.300 m³/hCon brida, 250 × 250 mm
Cepilladora1.100 m³/hCon brida, 250 × 250 mm

Caudales habituales de catálogo para máquinas de carpintería industrial. Total: 4.100 m³/h.

Un colector de Ø315 recorre el taller y de él bajan conductos de Ø200 a cada máquina. Delante del ventilador hay un filtro de mangas con 900 Pa de pérdida a su caudal nominal: entra en la app como «Accesorio (ΔP conocida)», con el dato del fabricante.

En «Instalación», el contaminante es «Polvo pesado (virutas, arena)»: ACGIH pide al menos 20 m/s en todo el recorrido. El polvo de madera es combustible, así que también se marca ATEX.

2. Primer cálculo: el serrín se queda en el conducto

MáquinaNecesitaLe llegaDesviación
Sierra circular800 m³/h1.134 m³/h+42 %
Tupí900 m³/h826 m³/h-8 %
Regruesadora1.300 m³/h606 m³/h-53 %
Cepilladora1.100 m³/h1.534 m³/h+39 %

El aire va a entre 5,4 m/s (el tramo final) y 14,6 m/s (el colector): ninguna pieza llega a 20 m/s. En la vista 3D el serrín se ve arrastrándose por el fondo de los tramos horizontales. Además, la Regruesadora recibe menos de la mitad de lo que necesita y la Sierra y la Cepilladora, un 40 % de más.

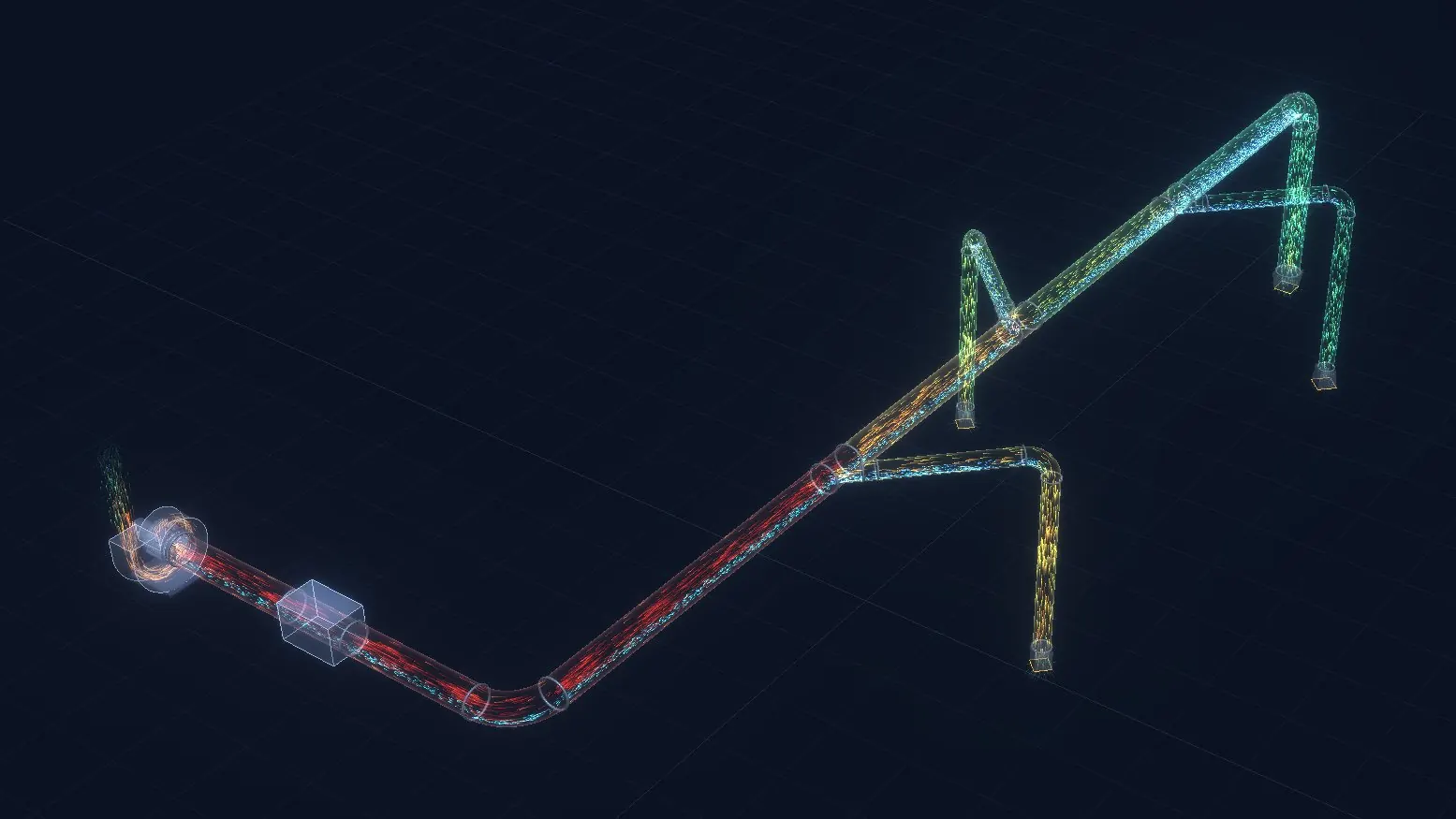

Vista 3D de la red de aspiración inicial con el serrín depositándose en los tramos horizontales
Primer cálculo: por debajo de 20 m/s el polvo cae al fondo del conducto.

Los avisos de velocidad de transporte se juntan en uno, con un botón por pieza para verla en el 3D y otro para dimensionar:

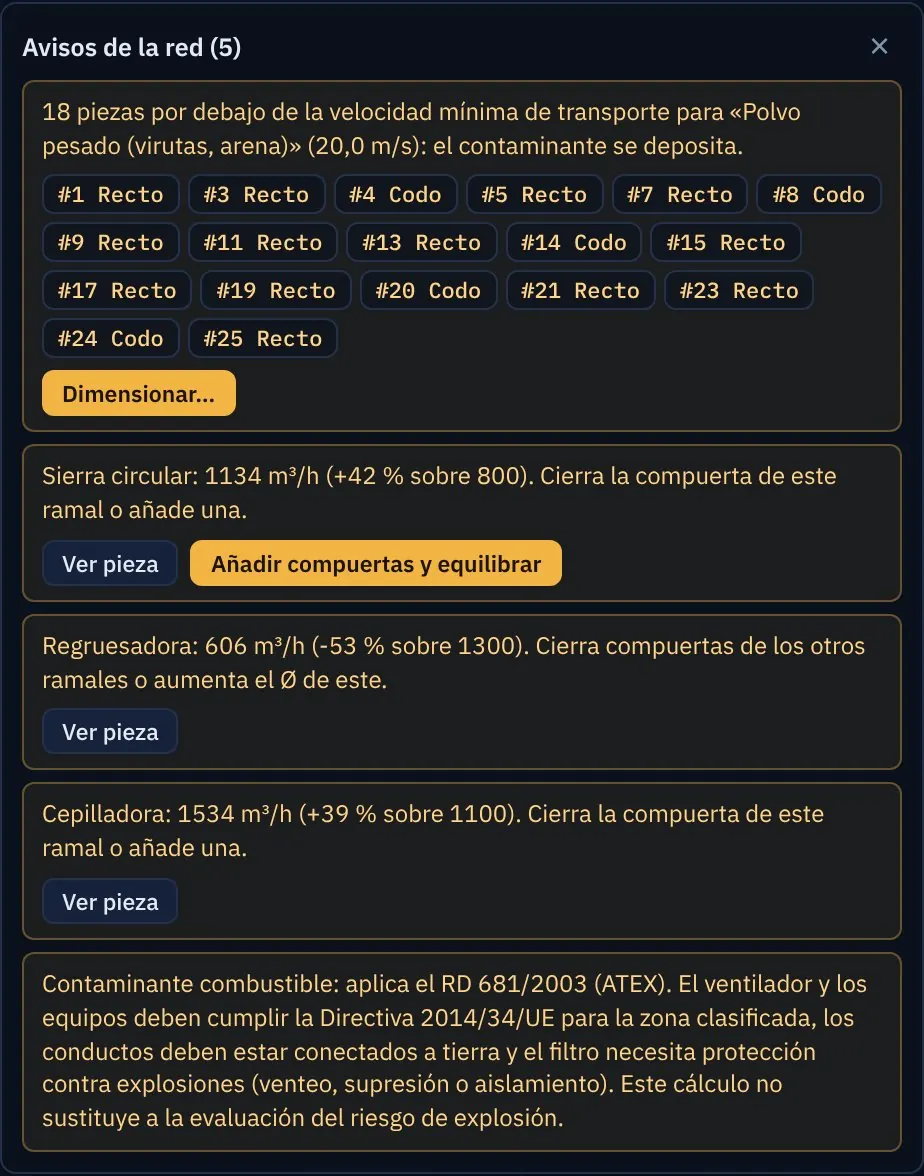

Panel de avisos de Vortia 3D con las piezas por debajo de la velocidad de transporte y el botón «Dimensionar…»
El panel de avisos: cada arreglo, a un clic.

3. Dimensionar con la velocidad de transporte

En extracción industrial, «Dimensionar…» propone por defecto el criterio de velocidad mínima de transporte: en cada tramo, el Ø más grande que mantiene 20 m/s. Más grande no se puede (el serrín se deposita) y más pequeño solo añade pérdida de carga.

  • Colector de Ø315 a Ø250, con tres reducciones según baja el caudal: Ø224, Ø200 y Ø125 en la Cepilladora.
  • Bajantes de Ø200 a Ø112 (Sierra), Ø125 (Tupí) y Ø140 (Regruesadora).

Ahora todas las piezas van a entre 19,2 y 25,3 m/s. El ventilador pasa de 1.184 a 2.169 Pa: ir rápido cuesta presión, y es el precio de no tener que limpiar los conductos.

4. Equilibrar las compuertas

Una compuerta en cada bajante y otra en el tramo final. «Equilibrar compuertas» las cierra lo justo para que cada máquina reciba su caudal:

MáquinaNecesitaEquilibradoDesviaciónBajanteCompuerta
Sierra circular800 m³/h799 m³/h-0,1 %Ø11219,5°
Tupí900 m³/h902 m³/h+0,2 %Ø12521°
Regruesadora1.300 m³/h1.303 m³/h+0,2 %Ø1401,5°
Cepilladora1.100 m³/h1.097 m³/h-0,3 %Ø1250°

Error máximo del 0,3 % y velocidades entre 20,4 y 24,8 m/s. La Cepilladora, al final del colector, queda abierta: es el ramal más desfavorable. El ventilador necesita 2.428 Pa.

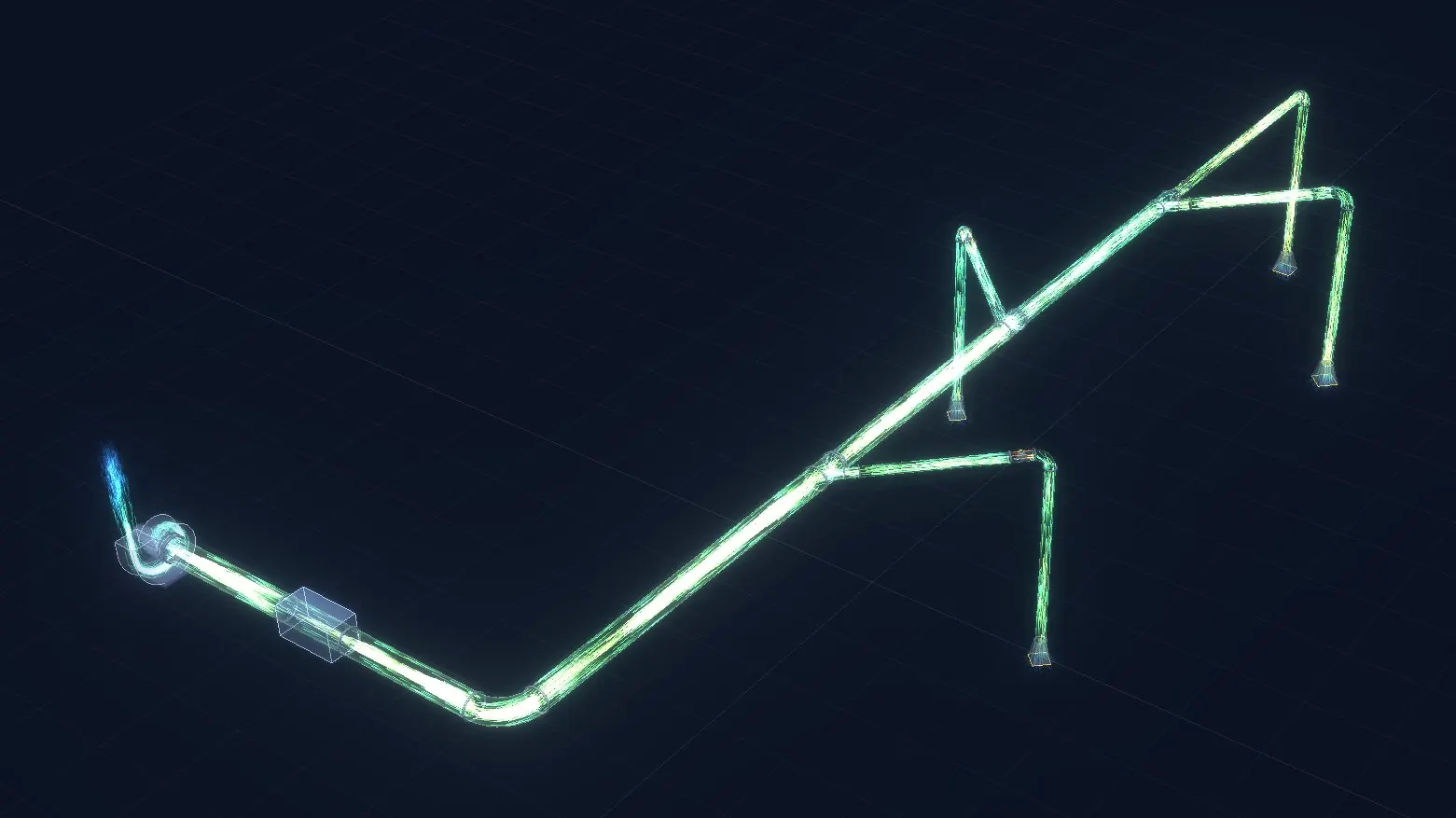

Vista 3D de la red de aspiración equilibrada, coloreada por velocidad
La red equilibrada: todo el recorrido por encima de 20 m/s.

En carpintería se suelen cerrar del todo las máquinas paradas. Con menos máquinas abiertas, la velocidad sube en sus bajantes y baja en el colector: conviene calcular también la simultaneidad real (abre el proyecto, quita el caudal objetivo de las máquinas paradas y mira las velocidades).

5. Ventilador y filtro

  • Punto de trabajo: 4.155 m³/h (4.100 más 55 de fugas) a 2.428 Pa. Es un centrífugo de media presión.
  • Reparto de la presión: el filtro se lleva 900 Pa (el 37 %); cada boca, entre 120 y 180 Pa (coeficiente 0,49 de ACGIH sobre unos 290 Pa de presión dinámica).
  • Potencia eléctrica: 4,7 kW con un 70 % de rendimiento del ventilador y un 85 % de motor y transmisión.
  • Ruido que llega por los conductos a la nave: 65–67 dB(A), por debajo de 80 dB(A) (RD 286/2006). El de las máquinas y el ventilador va aparte.

La potencia específica (SFP) de la UNE-EN 16798-3 es para la ventilación de edificios: en este ejemplo el límite está en «SFP 7», sin exigencia.

6. ATEX

Con el polvo marcado como combustible, la app recuerda lo que pide el RD 681/2003: ventilador y equipos según la Directiva 2014/34/UE para la zona clasificada, conductos conectados a tierra y protección del filtro contra explosiones (venteo, supresión o aislamiento). La evaluación del riesgo de explosión es un documento aparte.

Resumen

PasoPresión del ventiladorVelocidad en el recorridoDesviación máxima de caudal
Primer cálculo1.184 Pa5,4–14,6 m/s53 %
Dimensionado2.169 Pa19,2–25,3 m/s15 %
Equilibrado2.428 Pa20,4–24,8 m/s0,3 %
