Caso práctico: ventilación de una vivienda (CTE DB-HS 3)

Publicada el 16 de octubre de 2026 por Raul Rodríguez

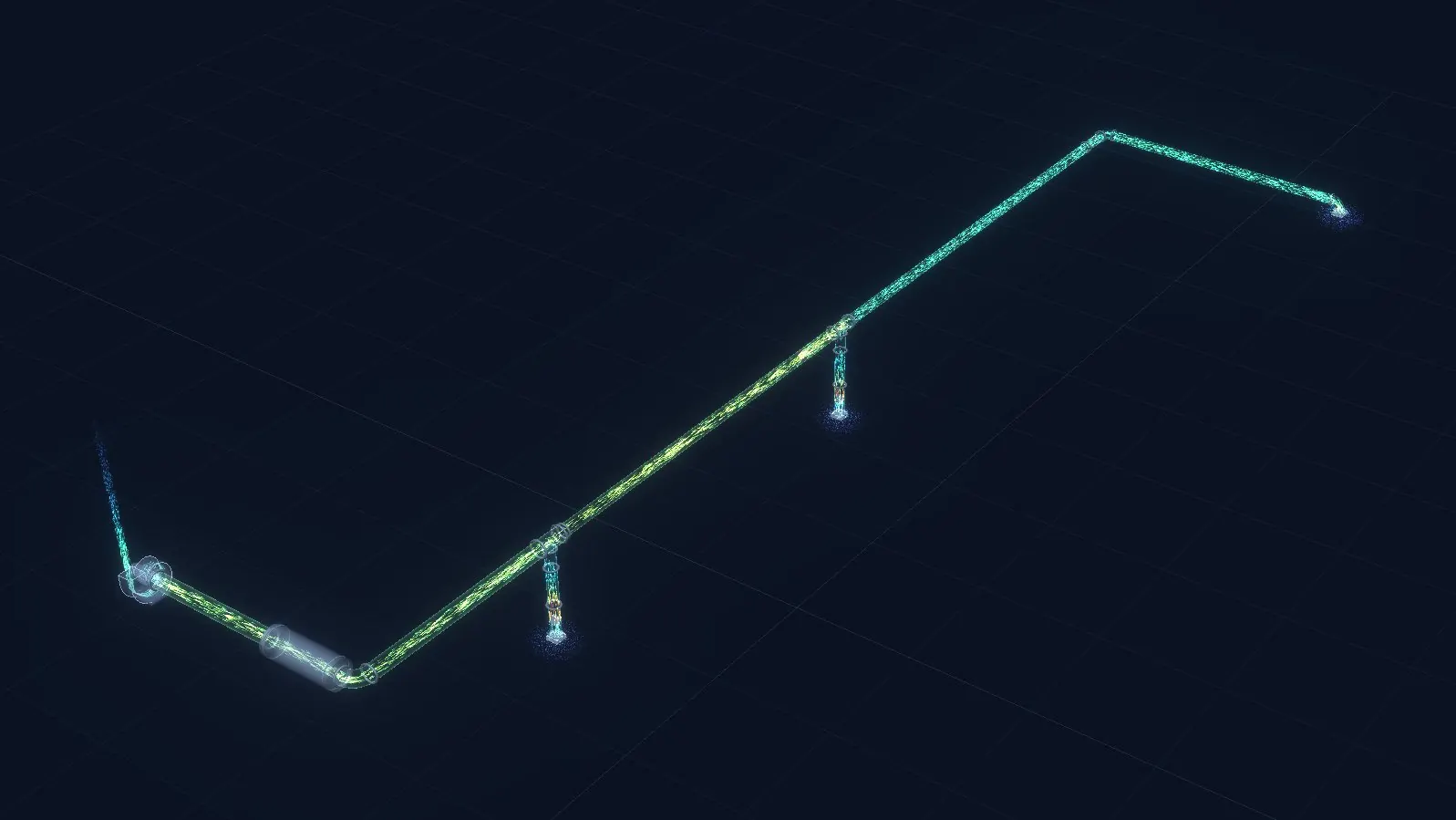

Una vivienda de 3 dormitorios con ventilación mecánica: el aire entra por los dormitorios y el salón y sale por la cocina y los dos baños, con un extractor en el falso techo del pasillo. Es el ejemplo «Vivienda» de la app.

Abrir este ejemplo en la app

1. Los caudales del DB-HS 3

La tabla 2.1 del DB-HS 3 da, para una vivienda de 3 o más dormitorios:

Admisión: 8 + 4 + 4 + 10 = 26 l/s. Extracción: 33 l/s. Se diseña con el mayor.

Se extraen 33 l/s, 120 m³/h: 48 m³/h (13,3 l/s) en la cocina y 36 m³/h (10 l/s) en cada baño, todos por encima de los 8 l/s por local. Las bocas de extracción necesitan un área efectiva de al menos 4·q_v cm² (tabla 4.1): 40 cm² en los baños y 53 cm² en la cocina. La campana de la cocina va aparte: al menos 50 l/s por un conducto independiente de la ventilación general, con filtro de grasas (apartados 2, 3.1.1 y 3.2.5).

En la app: modo extracción, uso «Residencial», contaminante «Aire de ventilación» (sin velocidad de transporte ni captación) y bocas de techo con 20 Pa a su caudal. Como funciona de noche, el ruido se compara con el límite nocturno: 30 dB(A) en estancias. La tabla B2 del RD 1367/2007 no fija límite para baños; se toma el de estancias como referencia.

2. Primer cálculo: todo en Ø100

Con todo el conducto de Ø100, el primer tramo va a 4,2 m/s. El DB-HS 3 (apartado 4.2.2) pide una sección S ≥ 2,5·q_vt en los conductos junto a locales habitables: con 33 l/s son 82,5 cm², y un Ø100 tiene 78,5 cm². Es decir, como mucho 4 m/s.

• Baño 2, el más cercano al extractor: 43 m³/h, un 19 % de más.
• Cocina, al final: 42 m³/h, un 12 % de menos.
• Ruido en el Baño 2: 31 dB(A), 1 dB por encima del límite de noche.

3. Dimensionar

«Dimensionar…» con los valores de residencial (4 m/s en el principal y 3 m/s en los ramales) deja el primer tramo en Ø112 (98,5 cm², 3,4 m/s); el conducto baja después a Ø90 y Ø80 con dos reducciones y las tomas de los baños quedan en Ø80. Tramo a tramo: Ø112 (98,5 cm²) para 33 l/s pide 82,5; Ø90 (63,6 cm²) para 23,3 l/s pide 58,3; Ø80 (50,3 cm²) para 13,3 l/s pide 33,3. Todo cumple la fórmula 4.1.

4. Bocas regulables

Las bocas de extracción se regulan: en la app, una compuerta en cada toma. «Equilibrar compuertas» las ajusta: 40° en el Baño 2, 31° en el Baño 1 y la cocina abierta. Cada local recibe su caudal con un 0,2 % de error y el extractor necesita 62 Pa.

5. Ruido de noche: un silenciador pequeño

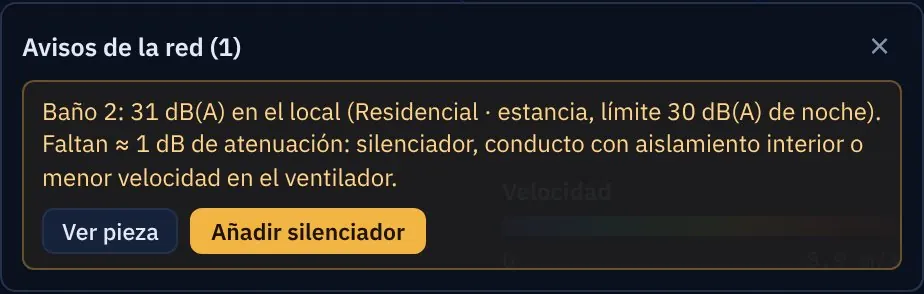

El ruido del Baño 2 sigue en 31 dB(A). El aviso trae el arreglo:

La app propone un silenciador circular de 0,6 m con 50 mm de absorbente, justo después del primer tramo: atenúa unos 20 dB entre 500 y 2.000 Hz con solo 2 Pa de pérdida. El ruido que llega por los conductos baja a 12–13 dB(A) en los tres locales.

En vivienda también cuenta el ruido que radia la carcasa del extractor en el falso techo. La app solo calcula el que llega por los conductos: elige un extractor silencioso y apóyalo sobre soportes antivibratorios.
